主要飞行显示器（PFD）简介

2021.07.30

一般通用航空的飞机仪表板配置，以Cessna 172为例（如图1紫色框线当中所示），有六大基本飞行仪表。 它们分别是：

■空速表 （Airspeed Indicator， A/S）

■姿态仪 （Attitude Indicator）

■高度表 （Altimeter）

■转弯倾斜仪 （Side Slip Indicator）

■水平位置指示器 / 航向指示器 （Horizontal Situation Indicator， HSI / Heading Indicator， HI）

■升降速率表 （Vertical Speed Indicator）

而在较先进的飞机，以及大型运输客机的显示仪表，则纳入电子飞行信息系统，以便能够容纳更多的讯息 （如图2所示）。 而在电子飞行信息系统当中，亦包含上述六种基本飞行仪表的信息。 在下页当中，利用图一之六种基本飞行仪表所使用的颜色，分别在图二加以标示。

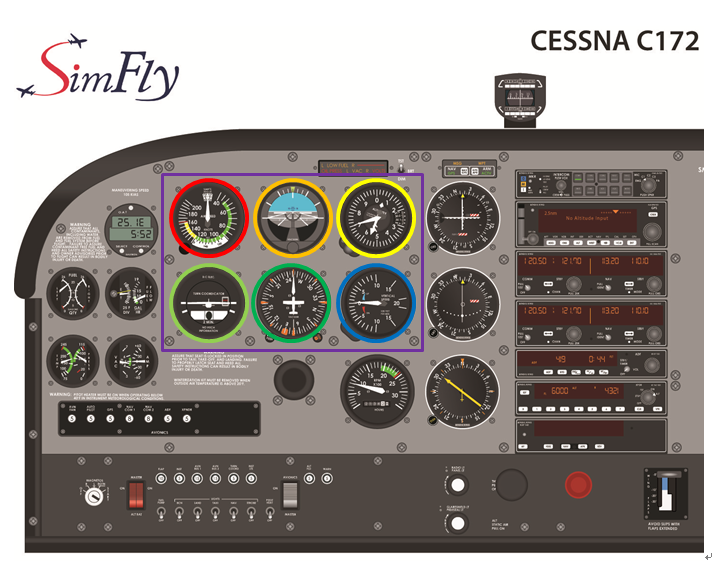

图1. Cessna 172 仪表配置图

在图二的电子飞行信息系统当中，六种飞行基本仪表是以T字体排列，容易一目了然。 除此之外，亦加入许多其它信息，例如：

■真空速 （True Air Speed，修正空气密度误差之后的空速）、地速 （Ground Speed，修正侧风之后的地面速度）。

■飞机攻角位置 （Angle Of Attack，又称飞机迎角），飞机的飞行姿态是否在临界攻角，而会造成失速。

■密度高度 （Density Altitude）。 气压高度经过温度修正之后的高度值。

■机外温度 （Outside Air Temperature， OAT）。 显示目前飞机外界的温度。

■询答机 （Transponder） 的设定代码。

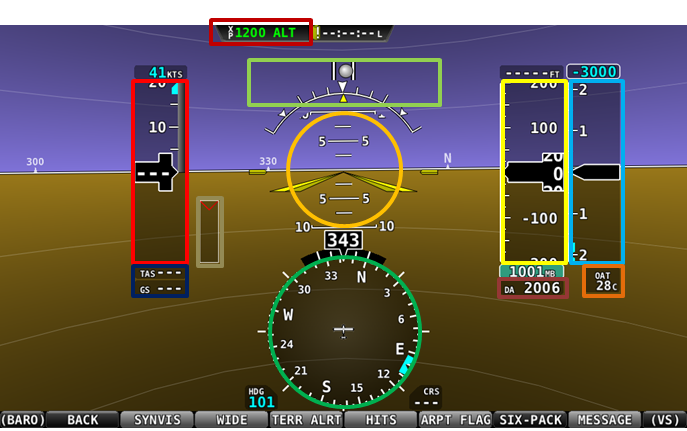

图2. CTLS的主要飞行显示器 （PFD）

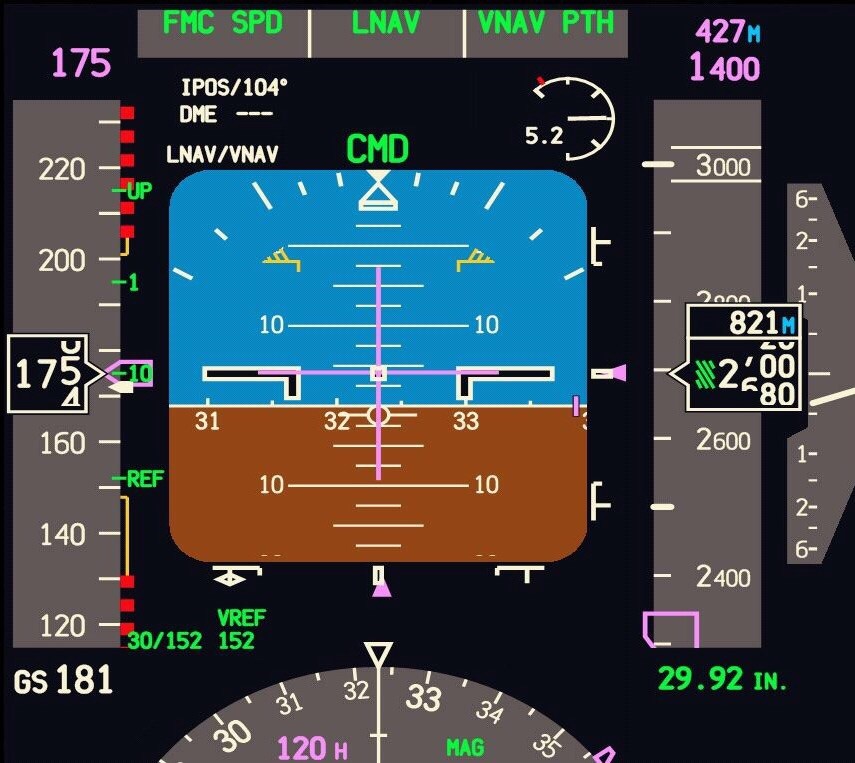

图3. 波音737的主要飞行显示器

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

附注：

图1引用自 https://i0.wp.com/www.simfly.com.au/wp-content/uploads/2015/11/C172-Instrument-Panel-Student-poster-example.jpg

图3，引用自 https://en.wikipedia.org/wiki/Primary_flight_display
